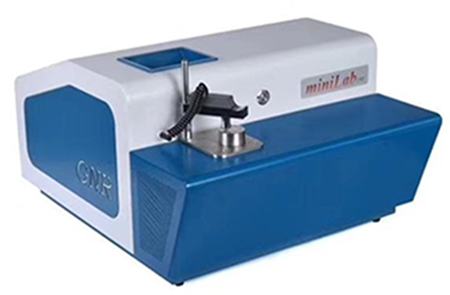

GNR火花直读光谱仪

S1火花直读光谱仪是一台方便使用的高精度直读光谱仪。由于结构紧凑体积小巧,S1可以安放在实验室、生产线等任何工作场所。S1可提供不同的配置,用于分析各种黑色及有色金属合金。

产品介绍

概况


1. 同级别直读光谱仪中最稳定的精度

为了获得最佳的检测精度,GNR研发团队通过几十年的技术积累,采用了多种行业最领先的技术来达到这一目的。


A.采用单块标样的智能校准法+波长实时校准

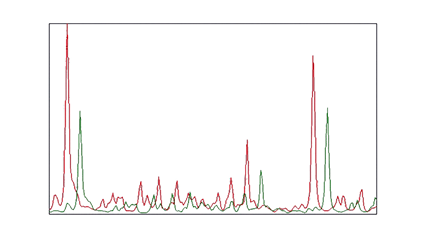

1. 智能校准费+波长实时校准效果图(双击图片显示动态图)


B.分辨率最高的CMOS+可接受最大光强度CMOS

如同数码相机一样,直读光谱仪的CMOS像素越高就能够获得越清晰的元素谱线,对谱线易受干扰的铝合金中的Si,合金钢中的B, Sn,黄铜中的Zn等元素,使用越高分辨率的CMOS能够获得更稳定的测样结果。

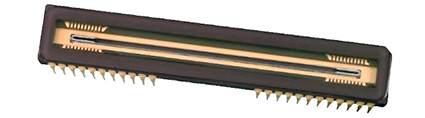

        图2. GNR 3048像素CMOS实图


C.激发光源芯片式电阻设计

GNR根据不同的元素,设置不同火花电阻设计,可以使得火花的放电非常稳定,这样CMOS检测到的光强度不会出现烛光似的跳动,而是如日光灯一样的高亮度的稳定光。

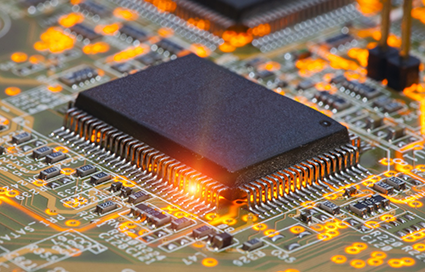

图3. 光源板上芯片式电阻


2. 应用最广泛的直读光谱仪

A.大样品检测:开放式火花台设计

GNR全线型号都配置了开放式火花台,这就使得一些大型样品的检测不需要切割,直接摆放在样品台上即可检测,方便用户的使用。

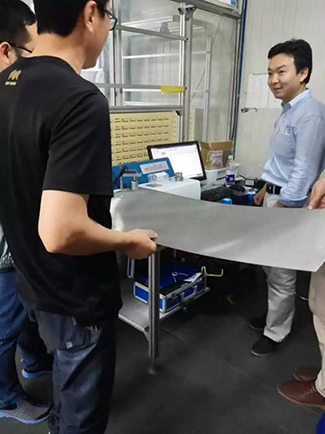

图4. GNR直读光谱仪现场检测大钢板

B.小样品检测:全套小样品适配器

GNR提供小样品适配器用于一些特殊样品分析,比如线材、弹簧等。由于采用独特的平面检测法,GNR小样品适配器即使在氩气泄露的环境下依然可以获得正常样品的检测结果,尤其是C, P, S等紫外区元素的精准度达到了正常检测的水平。

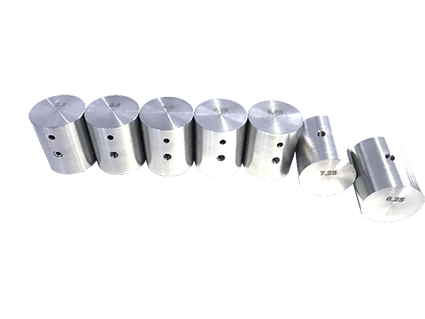

图5.小样品适配器及现场检测图

C.可调节火花参数,用于特殊样品检测

有些特殊样品由于材料成分特别,需要使用专门的火花参数来激发样品,以获得最佳的分析效果,GNR火花光源采用数字电路设计,可以根据需求调整电压、频率、电容、电感、电阻值等。比如非晶合金的检测需要特殊的能量,GNR工程师根据样品的特殊性,设计了专门为非晶合金用的火花参数,检测结果达到了标样水平。

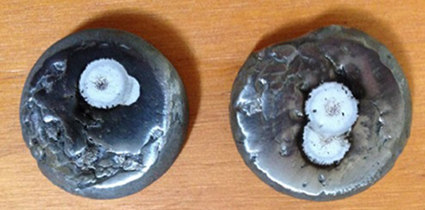

图6. 非晶合金激发效果图



软件特性

S1组成部分描述:


1. 光学系统

多块高性能CMOS检测器系统

每块CMOS 3,648 像素

高性能全息衍射光栅,光栅刻线3600 条/mm

单点校准算法+波长实时校准应对漂移

焦距:150 mm

谱线波长:178-460 nm

密闭的氩气填充光学室可以避免灰尘、光线的干扰



2. 元素谱线

S1覆盖了全元素分析范围,可根据具体需要分析相应的元素

光学系统包括固态检测器能够测量样品所发出的所有谱线

能为将来可能的升级,增加分析线(元素)方便

可现场增加分析程序



3. 控制、采集和读出系统

电子系统具有微处理器控制的多通道积分和数据系统采集功能

高速64位模数转换器

ISP混合信号Flash微控制器100MHz

串行通讯接口源

高速读出及高速USB 3.0借口支持快速数据控制与处理系统



4.  火花源

全自动控制火花源

半导体控制放电激发

1 到 100 A等离子体电流

放电参数由密码保护

特别的分析要求可有不同的激发参数

火花光源放电稳定,不受供电系统波动的影响

激发参数由激发线和分析程序自动标定和控制


火花源可有多种参数设置

火花频率: 50 到 to 1000 Hz (可控)

单火花持续时间 10-10000 us (可控)


5. 火花台

开放式的火花台可以分析测试重达20Kg的各种形状的样品

无污染电极无需更换

氩气吹扫火花台,低氩气消耗

使用便捷的样品夹支持快速样品更换

不同样品的适配器可满足各种样品的需求(可选)


6. 软件

计算每种元素的校正曲线需考虑到各种基体(参考线)。



软件功能:

分析和校正:



智能单点校准 : 用一块标样即可完成标准化

便捷的用户图形界面

创建或修改分析程序

常用的操作功能键

可选择的输出方式 ( 强度,强度比,未校正的浓度,校正后的浓度等)

可选择的浓度单位 ( ppm, % )

通用标准化

微型标准化

校正元素间的干扰

可显示标准偏差和相对标准偏差

软件可去除不良火花

合金类型鉴定(UNI, ISO, DIN, EN, ASTM, JIS, BS, 等.)

标样库

国际标准物质库

牌号鉴定

支持碳当量或其他参数的计算

可标记超出工作曲线范围的元素分析结果

具有根据分析时间或激发次数自动再校正功能

规格

GNR直读光谱仪规格

型号

S1

S3

S5

设备尺寸

W53*D59*H31cm

W53*D83*H46cm

W65*D50*H95cm

重量

约35kg

约70kg

约100kg

电源

110/220V+/-10%,单相50/60HZ
16A,<1.0KVA

110/220V+/-10%,单相50/60HZ
16A,<1.0KVA

110/220V+/-10%,单相50/60HZ
16A,<1.0KVA

工作温度范围

10℃-35℃

10℃-35℃

10℃-35℃

湿度范围

15%-85%

15%-85%

15%-85%

氩气溯流压力

~200bar

~200bar

~200bar

氩气输入压力

~3.5bar

~3.5bar

~3.5bar

氩气质量

5.0(99.999%氩气)

5.0(99.999%氩气)

5.0(99.999%氩气)

待机流量

0.3L/分钟

0.3L/分钟

0.3L/分钟

分析流量

6L/分钟

6L/分钟

6L/分钟
